流体装卸臂的基本结构

　    基础支撑结构

　　这是装卸臂的“骨架”，负责承载所有部件的重量和作业时的外力：

　　立柱：垂直固定在地面或装卸平台，是整个设备的受力核心，通常采用高强度钢管焊接而成，表面做防腐处理。

　　回转接头：连接立柱与各活动臂的关键部件，内置密封件，能实现360°旋转，保证装卸臂的灵活转向，同时防止流体泄漏。

　　支撑座：安装在立柱底部，通过地脚螺栓与地基牢固连接，分散设备重量，提升稳定性，多为铸钢或厚钢板焊接结构。

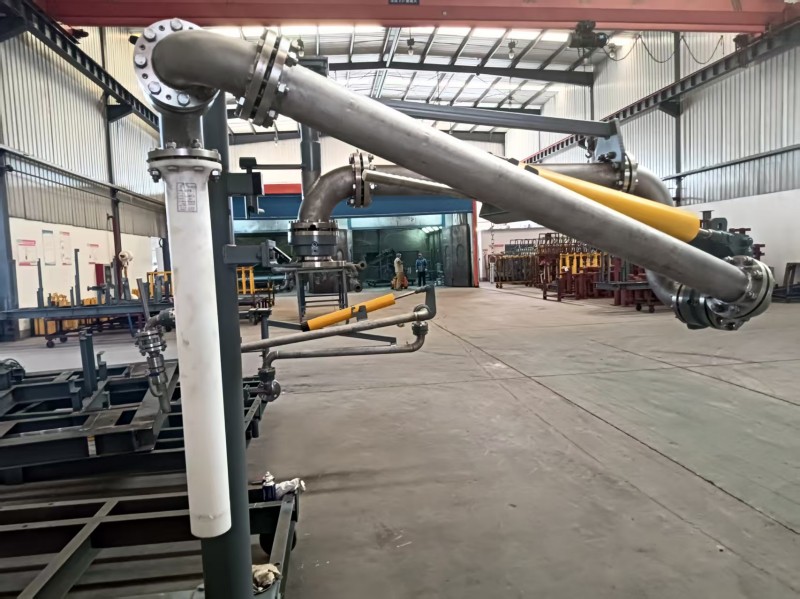

连云港机床厂推荐：顶装车鹤管

　　输送臂体结构

　　这是流体输送的“通道”，直接完成介质的装卸传输：

　　内臂：靠近立柱的固定臂段，长度较短，主要作用是连接立柱与外臂，为外臂提供支撑和旋转基点。

　　外臂：可自由伸缩或摆动的臂段，是装卸臂的主要活动部分，能根据槽车、储罐的位置灵活调整作业范围，末端连接装卸头。

　　平衡装置：多采用弹簧缸或液压缸，抵消臂体自身重量，让操作人员能轻松推动臂体调整位置，降低作业强度。

　　末端装卸结构

　　这是与槽车、储罐对接的“接口”，负责实现密封装卸：

　　装卸头：分为上装式和下装式，上装式用于顶部开口的槽车，下装式用于底部装卸口，头部带有密封垫，能紧密贴合对接口。

连云港机床厂推荐：顶部装车鹤管

　　紧急脱离装置：当槽车意外移动时，可自动切断流体通道并密封两端，防止介质大量泄漏，是保障安全的关键部件。

　　阀门组：包括截止阀、球阀等，用于控制流体的通断，部分高端产品还带有流量调节功能，满足不同装卸速度需求。

　　辅助安全结构

　　这是保障作业安全的“防护网”，避免意外事故发生：

　　静电接地装置：通过接地夹连接槽车与地面，导出装卸过程中产生的静电，防止静电火花引发爆炸。

连云港机床厂推荐：底部装车鹤管

　　限位装置：限制臂体的旋转角度和伸缩范围，避免臂体与周边设备碰撞，或因过度伸展导致结构损坏。

　　报警系统：当出现泄漏、压力异常、静电接地不良等情况时，会发出声光报警，提醒操作人员及时处理。
